BOWERS XTA35i — Plug Gauge

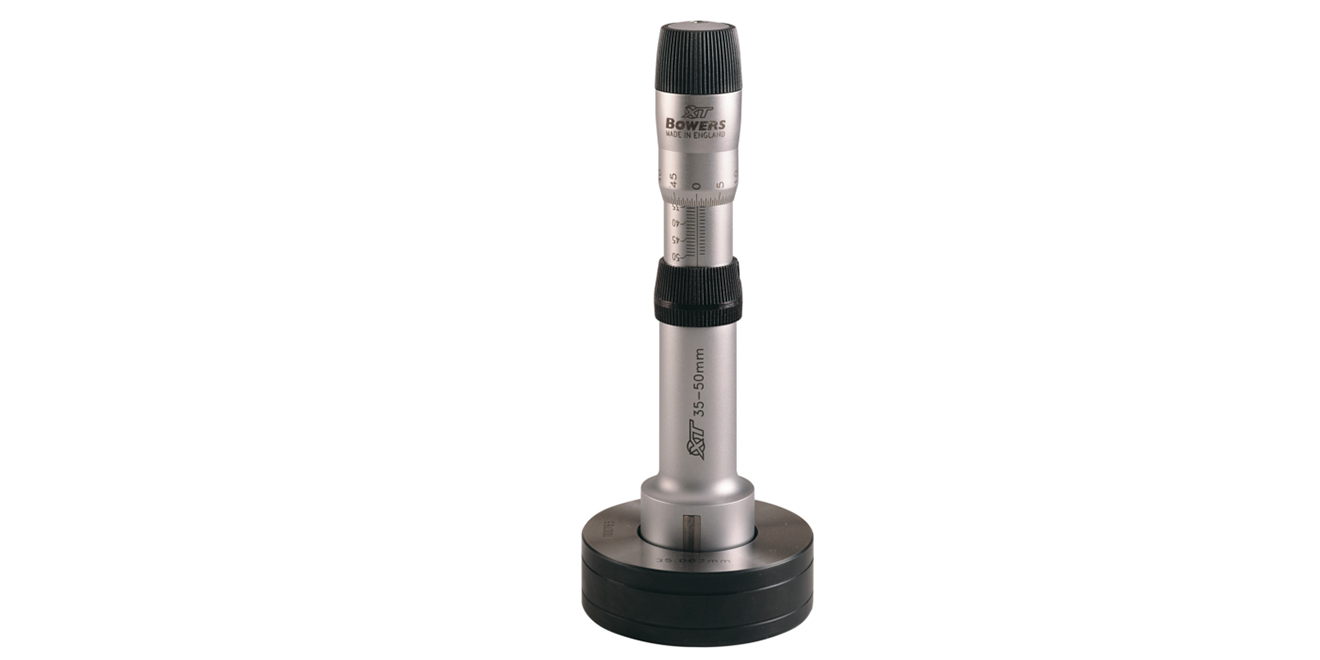

Precision Measuring Tool MT-2605 — Merex Precision Tools (image from electronicplug gauge)

Written by

in

Features

产品说明

  • 宝禾XT系列机械内径千分尺是车间精确测量孔径的最经济解决方案。这些先进的两点或三点式量规拥有延长机械行程，所以现在无需交换测砧。应用范围广，2-300 mm，结构坚固，并且刻度易于读取，确保了准确性和易用性。XT测头和环规均通过了UKAS认证。

  • 宝禾已开发出覆盖2-20 mm测量范围的XTA Micro系列。该XTA Micro系列结合了更紧凑的机械测头和游标，以提高分辨率。
特点
  • 范围2-300mm (0.080″-12″)
  • 2-6 mm 2点／6-300 mm 3点测量
  • XTA Micro系列的分度2-6mm: 0.001mm，6-20mm: 0.002mm
  • 分度XTA20-300 mm:0.005 mm
  • 分度XTA Micro系列0.080”-1/4”: 0.0001”, 1/4”-3/4”: 0.0001”
  • 分度 XTA 3/4-12″ : 0.00025″
  • 所有3点式测头上的碳化钨测量面从12.5 mm开始
  • 盲孔测量范围为2 mm-6 mm和12.5 mm（0.500″）以上
  • 6 mm以上可选用加长杆，以用于深孔测量
  • 确保测量一致的棘轮止动器
  • 单独仪器和仪器套装中都配有环规
  • 所有环规均标配UKAS证书
  • 所有XT系列机械量规均标配UKAS证书
  • 所有量规均有序列号
  • 根据标准分类制造内径千分尺
  • 箱式包装

Specifications

型号 范围（英寸） 精度（英寸） 深度（英寸） 环规（英寸）
XTA35i1 1 3/8-2 0.00015 3.15 1.375
XTA25i 1-1 3/8 0.00015 2.63 7.375
XTA250i 10-11 0.00035 4.65 11.000
XTA275i 11-12 0.00035 4.65 11.000
XTA65i 2 5/8-3 1/4 0.00020 3.15 2.625
XTA50i 2-2 5/8 0.00020 3.15 2.625
XTA80i 3 1/4-4 0.00020 3.94 3.250
XTA20i 3/4-1 0.00015 2.62 0.750
XTA100i 4-5 0.00025 4.53 5.000
XTA125i 5-6 0.00025 4.53 5.000
XTA150i 6-7 0.00030 4.53 7.000
XTA175i 7-8 0.00030 4.53 7.000
XTA200i 8-9 0.00030 4.65 9.000
XTA225i 9-10 0.00030 4.65 1.375

Source reference: Super Tooling (Shenzhen) — partner-supplied precision tooling specifications, distributed by Merex Precision Tools with full traceability and pre-sales engineering support.

For OEM bulk pricing, dimensional drawings (PDF/STEP), or sample evaluation units, contact [email protected]. Application engineers respond within one business day.

Request a Quote / Inquiry

Pricing and availability for BOWERS XTA35i — Plug Gauge (SKU: BOWERS-XTA35i) may change frequently. Send us your requirements and we will respond within 1 business day.
